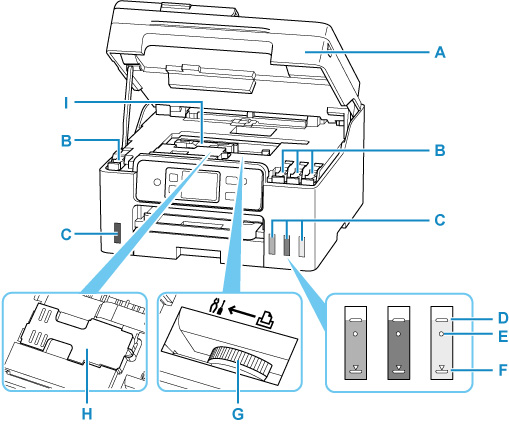

Sett fra innsiden

A: Skanneenhet/deksel

Skanner originaler. Åpne for å etterfylle blekktankene og for å fjerne fastkjørt papir.

B: Tankkorker

Åpne for å etterfylle blekktankene.

C: Blekktanker

Den svarte blekktanken er plassert til venstre, og fargeblekktankene (cyan, magenta og gul) er plassert til høyre.

Etterfyll tankene hvis blekknivået er lavt.

• Etterfylle Blekktanker

D: Øvre grenselinje

Angir maksimalkapasiteten til blekket.

E: Enkelt punkt

Indikerer mengden blekk som kreves ved utskifting av blekk i skrivehodet.

F: Nedre grenselinje

Angir den nedre grensen for tilstrekkelig blekkmengde til å skrive ut. Fyll opp blekktanken før blekkmengden når under denne linjen.

G: Hendel til blekkventil

Operasjon når du skal transportere en skriver.

• Reparere skriveren

H: Vedlikeholdskassetten

Absorber blekk som brukes til rengjøring.

• Skifte vedlikeholdskassetten

I: Skrivehodeholder

Skrivehodet er forhåndsinstallert.
